Sopradores turbo RunEco para sistemas de vácuo

Os sopradores turbo da série EP são os primeiros sopradores turbo de velocidade variável e capacidade variável disponíveis. Eles oferecem uma solução de vácuo completamente livre de água com significativo potencial de recuperação de calor para máquinas de papel, cartão e tissue.

Os sopradores turbo são projetados para operar eficientemente em uma ampla gama de níveis de vácuo e fluxos de ar. Isso permite que as fábricas de papel otimizem os níveis de vácuo enquanto aproveitam a maior eficiência de um soprador em comparação com um dispositivo tradicional de bomba de anel líquido. Motores de alta velocidade, acionados por inversores de frequência, permitem que um soprador turbo típico forneça níveis de vácuo para máquinas de papel entre 30 e 70 kPa. Uma ampla gama de designs de rotores permite níveis altamente eficientes em todo o intervalo de operação. Isso significa que a quantidade e o uso de válvulas de estrangulamento podem ser reduzidos ao mínimo. O resultado é uma economia de energia de 30 a 70% em comparação com sistemas de vácuo tradicionais.

A velocidade e a capacidade variáveis permitem otimizar rapidamente o sistema de vácuo sem quebra vácuo e com perdas mínimas de estrangulamento e expansão. Com motor de alta velocidade integrado controlado por um inversor de frequência, a velocidade de rotação e o nível de vácuo podem ser ajustados de acordo com os requisitos do processo.

A troca para os sopradores turbo EP é uma mudança revolucionária em eficiência energética. A eficiência energética, uma característica essencial da solução, vem tanto da própria tecnologia turbo quanto da capacidade de medir a remoção de água com EcoFlows e ajustar o vácuo ao nível ideal.

O soprador turbo EP oferece diversos benefícios, incluindo rotores instalados diretamente nos eixos dos motores sem necessidade de redutor, manutenção rápida e simples, recuperação de energia por meio de um trocador de calor na linha de exaustão, um design compacto e leve que é fácil de instalar em projetos de reforma e a capacidade de instala-lo gradualmente com tempo de parada mínimo. As unidades podem ser instaladas diretamente sobre o separador de água de concreto, no subsolo ou no nível da máquina.

Eficiência energética: O soprador turbo com velocidade e capacidade variáveis economiza energia, contribuindo para custos operacionais mais baixos e redução de emissões de CO₂.
Sustentabilidade: Operação sem uso de água apoia a fabricação de papel ecologicamente correta e minimiza impactos ambientais.

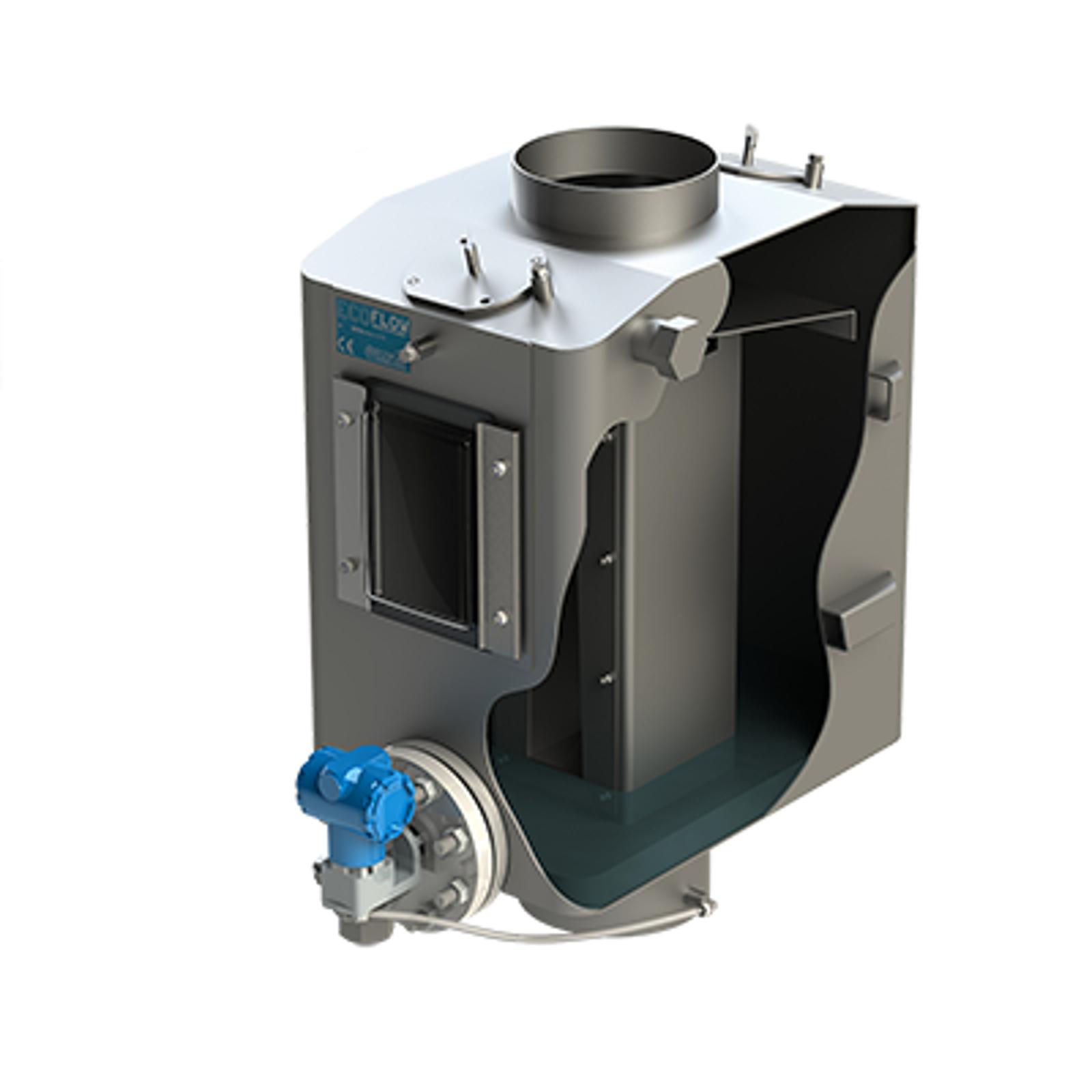

Otimização inteligente: Compatível com medidores de desaguamento EcoFlow para controle de vácuo em tempo real e eficiência de processo.
Design compacto: Instalação rápida e fácil com apenas dois rolamentos necessários.
Ampla faixa de capacidade de ar: Elimina válvulas de quebra vácuo.
Potencial de recuperação de calor: Temperatura do ar de exaustão até 190 °C (370 °F).
Materiais resistentes à corrosão:
- Material do rotor: Aço- liga especial / titânio
- Corpo do soprador: Aço leve revestido

Os turbos sopradores de estágio único e duplo pertencem ao tipo genérico de compressor centrífugo. O ar entra axialmente em um rotor de ventilador centrífugo e, em seguida, passa radialmente pelo rotor. O ar é coletado na carcaça da voluta e descarregado em um ângulo reto em relação ao fluxo de entrada. À medida que o rotor gira, o ar contido dentro do canal das pás é empurrado para fora pela força centrífuga. Este processo produz um fluxo contínuo através do rotor.

Especificamente, existem três etapas para o desenvolvimento de pressão em um soprador centrífugo. Primeiro, o ar é forçado através do rotor em uma direção radial devido à força centrífuga. À medida que o raio do rotor aumenta, a magnitude da força centrífuga também aumenta, criando assim um gradiente de pressão, ou seja, um aumento na pressão estática. Em segundo lugar, como a área de saída do canal das pás é maior que a área de entrada, o canal atua como um difusor. A velocidade relativa diminui à medida que o ar flui através do canal, levando a um aumento adicional na pressão estática na saída do rotor. Por fim, o movimento das pás adiciona momento rotacional ao fluxo, aumentando a velocidade tangencial do fluxo de ar. O aumento da velocidade absoluta próximo ao final da seção das pás, por sua vez, aumenta a energia cinética e a pressão dinâmica através do rotor.

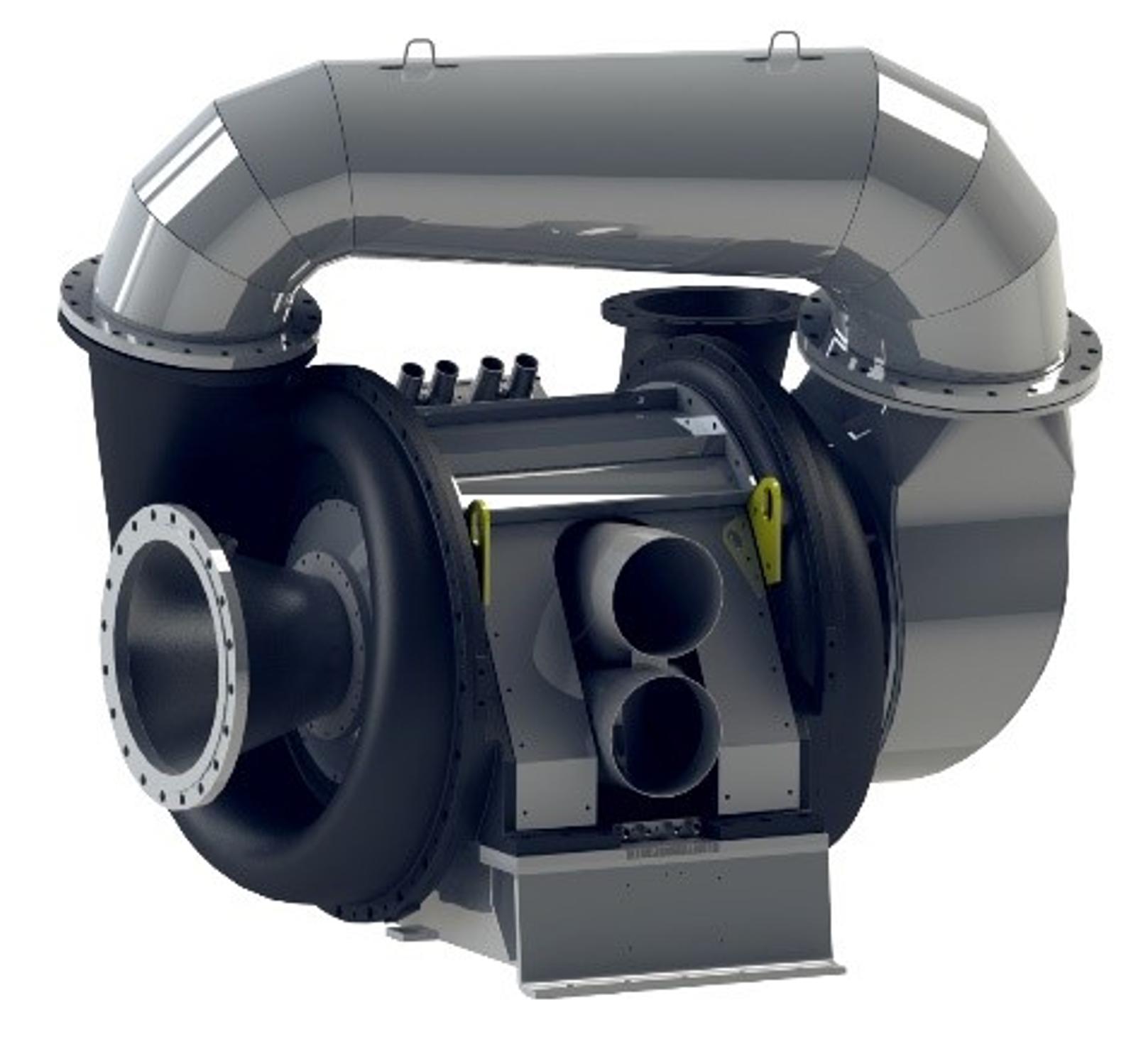

Conteúdo da GDI Ind-Product-Vacuum systems-420x282px

RunEco EP600 Turbo Blower

O soprador de vácuo turbo EP600 é um soprador de uma ou duas etapas controlado por velocidade, projetado para grandes máquinas de papel e tanto para instalações novas (greenfield) quanto para projetos de reforma (retrofit). Em instalações novas, onde as necessidades de vácuo geralmente se tornam claras apenas após a inicialização, os sopradores turbo EP oferecem flexibilidade incomparável e proporcionam confiabilidade e custo-benefício em que os fabricantes de papel podem confiar.

Nível de vácuo ajustável: Máximo de 72 kPa (21 inHg). O controle automático de velocidade se adapta às mudanças na velocidade da máquina, peso base e idade do feltro.
600 kW / 800 hp: Motor de alta velocidade.
Rolamentos de esferas cerâmicas.

RunEco EP650 AMB Turbo Blower

A Runtech Systems expande sua linha de produtos RunEco com o EP650 AMB, um soprador turbo de próxima geração projetado para sistemas de vácuo de máquinas de papel. Este modelo inovador apresenta rolamentos magnéticos ativos (AMB), que oferecem um funcionamento sem fricção e sem óleo, melhorando a confiabilidade e reduzindo as necessidades de manutenção.

Nível de vácuo ajustável: Máximo de 72 kPa (21 inHg). O controle automático de velocidade se adapta às mudanças na velocidade da máquina, gramatura e idade do feltro.
600 kW / 800 hp: Motor de alta velocidade.
Rolamentos Magnéticos Ativos: Sem contato físico entre as partes móveis, eliminando vazamentos de óleo e desgaste. Os rolamentos magnéticos reduzem o desgaste mecânico e eliminam a necessidade de equipamentos relacionados à água.
Rotores livres: Forjados a partir de uma única peça de liga de aço para máxima resistência e precisão.
Eficiência global do soprador: Excede 60% em um amplo intervalo de operação, atingindo picos superiores a 70%.

A Runtech implementou rolamentos magnéticos ativos no RunEco EP1000 em uma fábrica de papel na Turquia (Em inglês): https://spindrive.fi/runeco-ep1000-thrives-with-active-magnetic-bearings/

RunEco EP350 Turbo Blower

O RunEco EP350 foi projetado para fluxos de ar menores, especialmente em projetos de reforma de sistemas de vácuo. É uma solução ideal para máquinas de papel pequenas e médias, ajudando a evitar sistemas de vácuo superdimensionados que consomem energia em excesso.

Os sopradores turbo EP são rápidos e fáceis de instalar: podem ser instalados mesmo enquanto a máquina de papel está funcionando, para evitar paralisações.

Nível de vácuo ajustável: Máximo de 60 kPa (21 inHg). O controle automático de velocidade se adapta às mudanças na velocidade da máquina, peso base e idade do feltro.
350 kW / 470 hp: Motor de alta velocidade.
Rolamentos de esferas cerâmicas.
Material do rotor: Aço-liga especial.

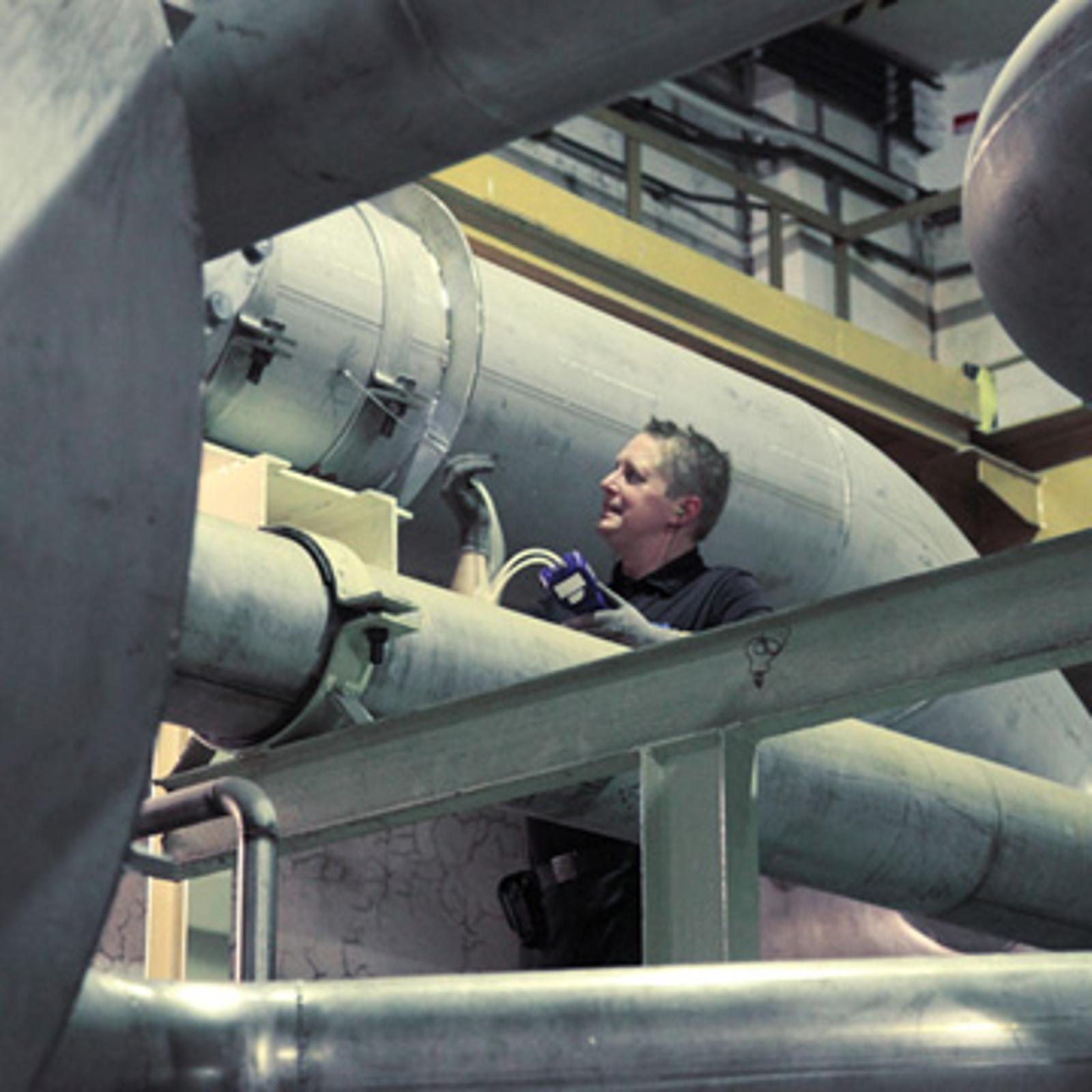

Sistemas de soprador de vácuo para máquina de papel

Para economia abrangente de energia e otimização do sistema de vácuo

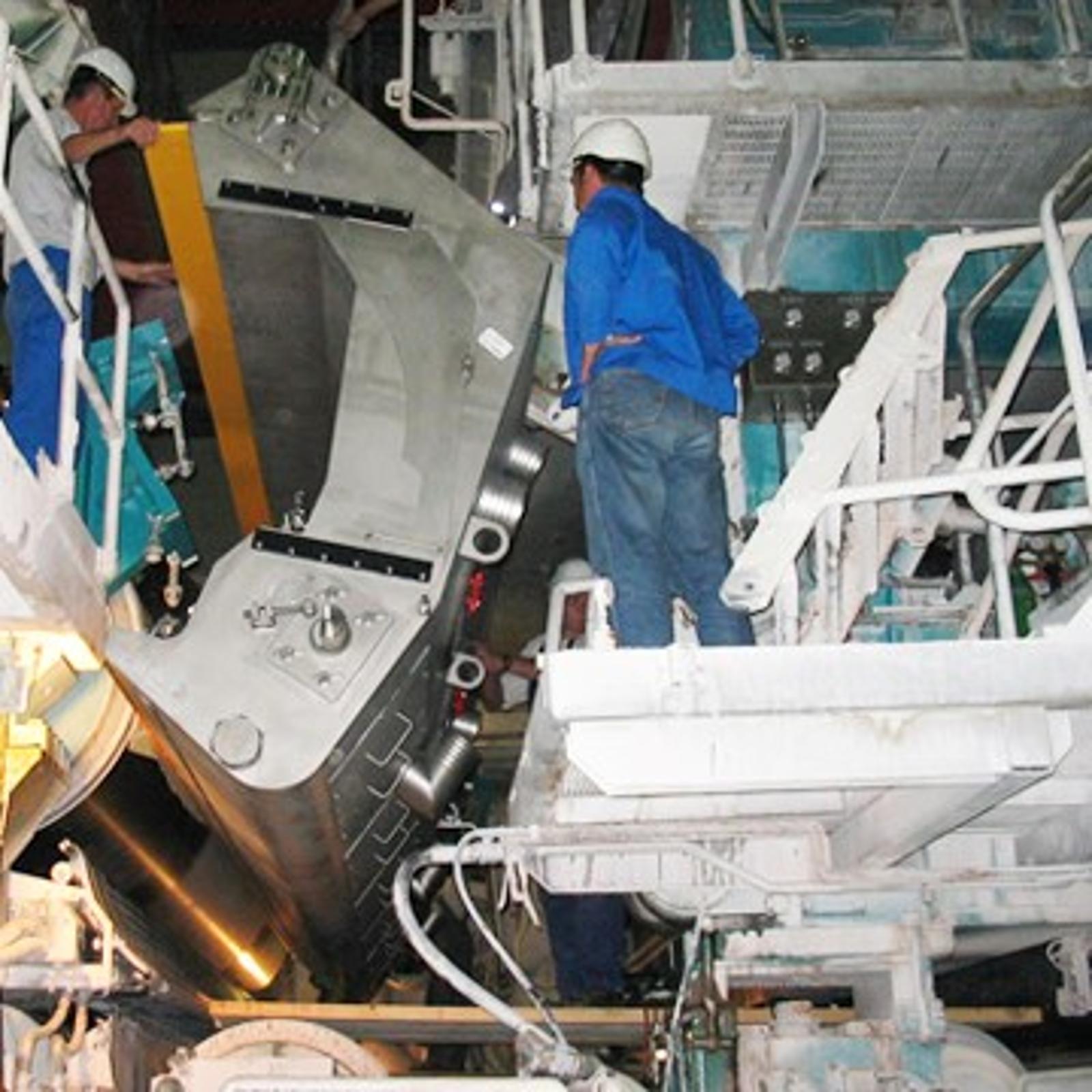

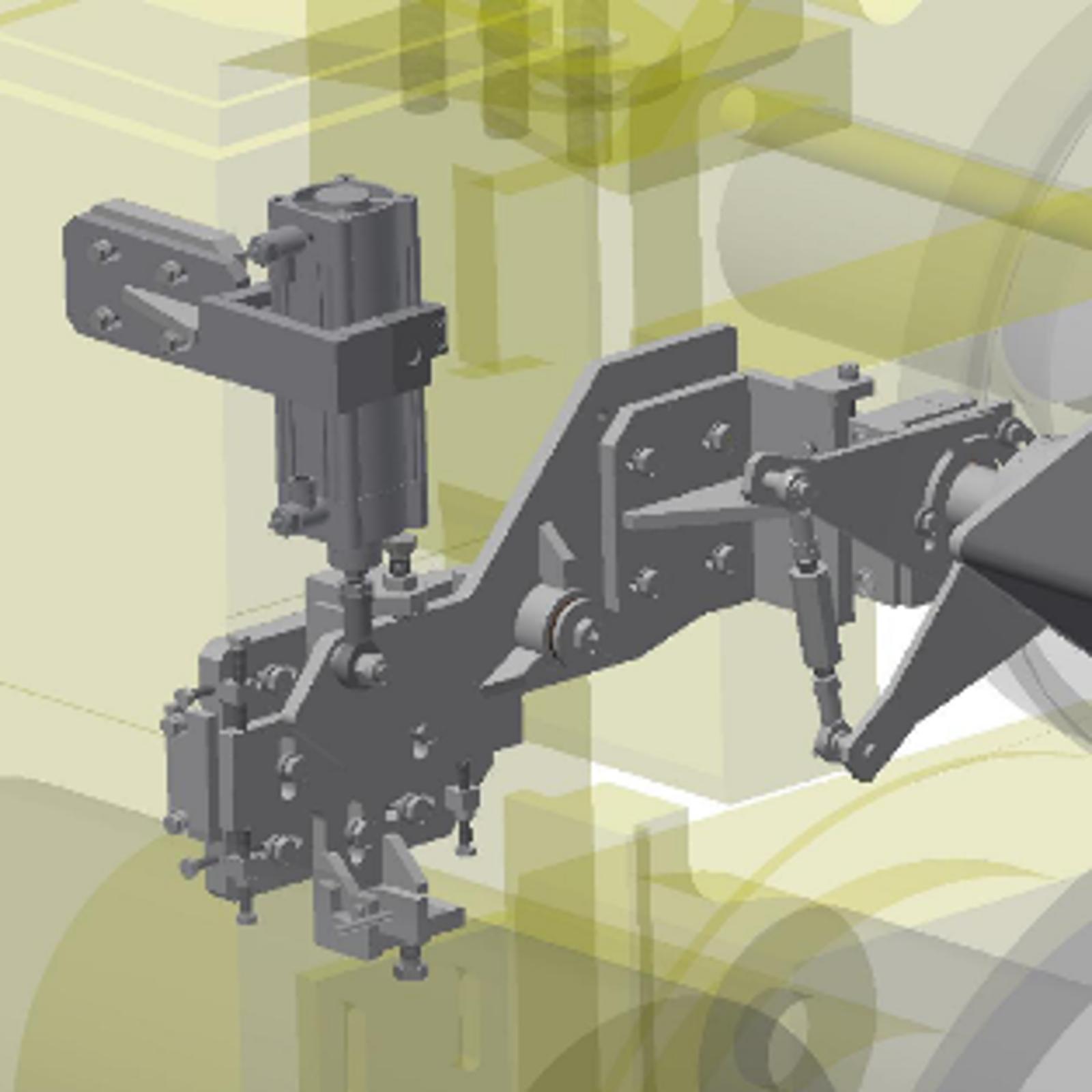

Doctoring de máquina de papel | Runtech
